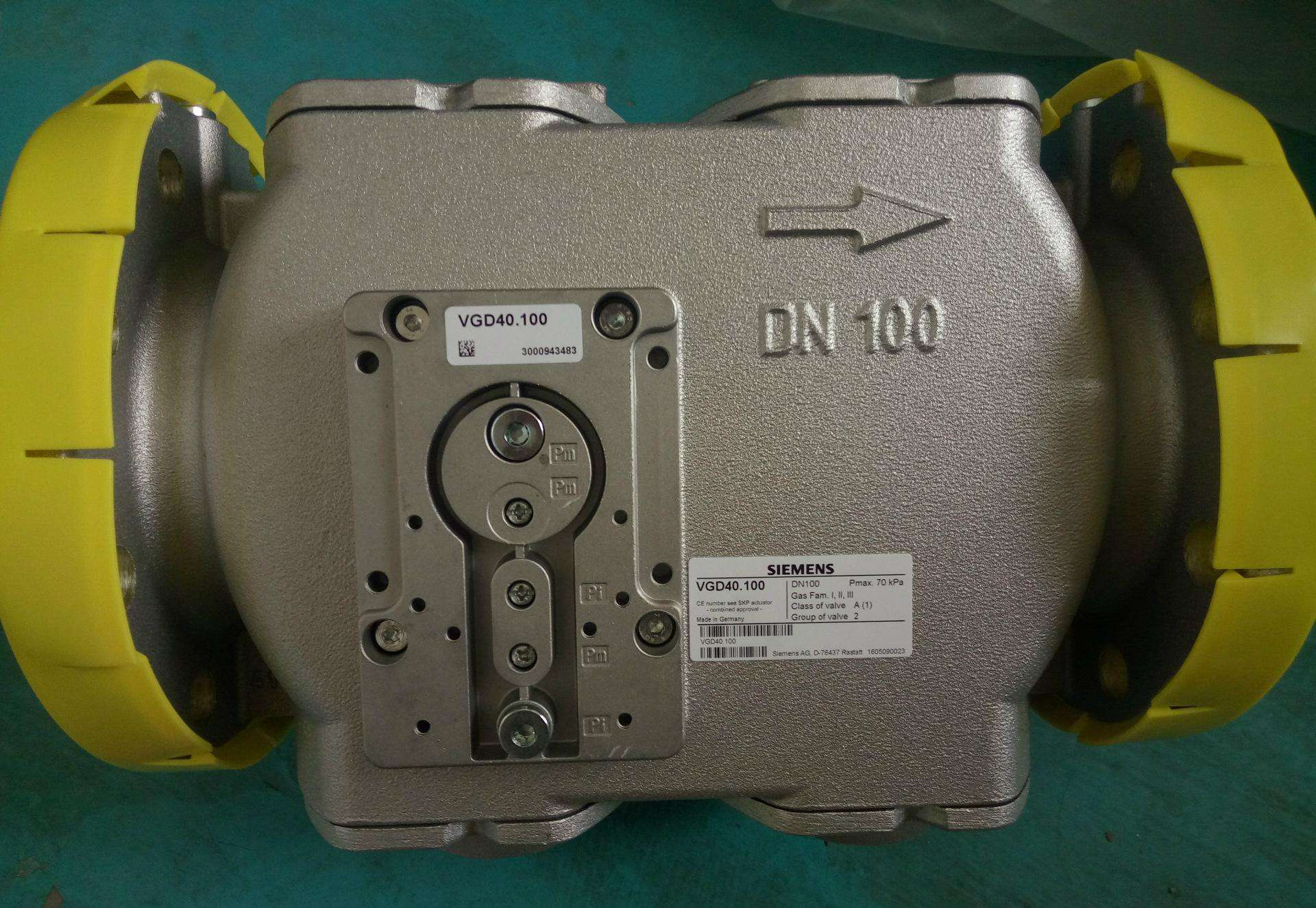

VGD40.100 VGD40.125 VGD40.150
品牌：Siemens/西门子
连接形式：法兰
提供加工定制：否
材质：碳钢
压力环境：常压
工作温度：高温
外形：中型
密封材料：其他
标准：德标
流动方向：单向
形态：隔膜式
零部件及配件：阀体
类型(通道位置)：直通
适用介质：燃气
规格：标准
vgd40...系列双气阀 品牌：siemens（西门子）产地：德国
型号表 口径 流量（在10mbar压差下）m3/h 型号
40 85 vgd40.040
50 100 vgd40.050
65 160 vgd40.065
80 250 vgd40.080
100 400 vgd40.100
125 580 vgd40.125
150 700 vgd40.150
技术参数
主要参数 安全等级 a（en161）
可用气体 燃气1，2，3或空气
内部温度 -15... 60?c
功率 8va
安装位置 弹簧水平或竖直
材料 模压铸铝
型号 静态承压 动态承压 重量kg v1，v2间体积升
vgd20.403 600 600 3.2 0.75
vgd20.503 600 600 3.2 0.8
环境条件 运输环境 iec 721-3-2
内部条件 class 2k2
机械条件 class 2m2
温度范围 -15... 60?c
湿度 <95%
运行环境 iec 721-3-3
内部条件 class 3k5
机械条件 class3m2
温度范围 -15... 60?c
湿度 <95%
